算力机房升级浪潮下，液冷机房对架空地板的全新要求

随着 AI 大模型、超算中心和高密度算力机房不断建设，数据中心的机柜功率和设备重量持续增加，传统风冷系统在部分高功率场景下逐渐面临散热效率和能耗方面的压力。液冷技术因此被越来越多地应用于高密度算力数据中心。

液冷系统解决的是服务器设备的散热问题，而与之配套的机房基础设施同样需要重新考虑。其中，架空地板不仅承担地面铺装和设备承重，还可能涉及液冷管路敷设、线缆管理、设备检修以及漏液监测等需求。

因此，液冷数据中心不能简单照搬传统风冷机房的地板方案。地板类型、荷载等级、支撑系统和架空高度，都需要结合实际项目条件进行综合设计。

承接液冷机房项目，务必核实这7项关键参数

液冷机房地板配套，核心不在于单纯供应产品，而在于适配现场工况。对接新项目时，优先核实以下七项核心技术参数，才能定制出落地性强、稳定性高的数据中心架空地板解决方案，适配不同规格的液冷机房建设场景。

1. 机柜功率密度

机柜功率密度首先影响数据中心的散热系统设计，同时也会间接影响地板系统的选型。

不同项目的液冷方式并不完全相同，有些机房采用纯液冷方案，有些则采用液冷与风冷结合的混合散热方式。两种模式对于架空地板的要求也存在一定差异。

纯液冷机房通常不再主要依靠地板下空间进行冷空气输送，因此地板系统的重点更多转向设备承重、管路布设、检修空间以及防漏液相关设计。

而采用液冷+风冷混合散热的机房，除了满足设备荷载和管路敷设要求之外，还需要兼顾地板开孔、气流组织等因素。

因此，在地板选型之前，首先需要明确机柜功率密度以及项目采用的具体散热方式。

2. 机柜最大满载重量

液冷数据中心中的服务器、GPU 算力设备以及相关冷却设备，通常比传统机房设备具有更高的单位面积荷载。

实际选型时不能只看空机柜重量，而应该以机柜满载后的实际重量作为主要核算依据。

同时，还需要考虑机柜底部支腿的数量和位置，以及荷载最终传递到地板面板、横梁和支架系统上的方式。

如果仅按照普通机房的承重标准选择地板，可能出现板面变形、支架受力过大或局部稳定性不足等问题。

因此，对于高荷载液冷机房，建议在项目设计阶段明确单柜最大满载重量，并结合地板的集中荷载、均布荷载以及滚动荷载等指标，对面板和支撑系统进行综合核算。

对于重载区域，汇联可根据项目荷载要求配置高强度硫酸钙架空地板，并配合加强型支架及横梁系统，提高整体结构的承载能力和长期稳定性。

3. 机房架空高度

传统风冷机房的架空空间通常用于强弱电线缆敷设以及冷空气输送，而在部分液冷数据中心中，地板下空间还可能需要布置液冷管路、检测线路及其他辅助设施。

因此，架空高度不能简单按照传统机房经验确定。

如果架空空间不足，管路可能出现交叉、弯折或检修空间不足等问题；如果支架布置与管路走向没有提前协调，还可能影响后续施工。

项目设计前，应根据建筑条件、管路尺寸、线缆数量以及设备布局确定合理的架空高度，并提前确定相应的支架规格。

需要注意的是，架空高度并不是越高越好，而应该在满足管线布设和运维需求的基础上，与建筑层高、支撑稳定性及施工成本综合考虑。

4. 集中荷载参数

对于液冷数据中心来说，集中荷载是架空地板选型时需要重点核算的指标之一。

传统机房中，设备荷载相对分散，均布荷载往往是比较重要的参考指标。但液冷机房中，机柜、CDU 等设备可能通过有限数量的支撑点将较大的荷载集中传递到地板系统。

因此，即使一块地板的均布荷载达到设计要求，也不代表其集中荷载性能一定能够满足实际工况。

选型时需要结合机柜单点荷载、支腿位置、支架间距、横梁配置等因素进行综合计算。

对于重载区域，应根据项目实际荷载要求选择相应等级的面板，并合理增加支撑和补强结构，避免局部荷载过大导致地板变形或支撑系统受力异常。

5. 液冷管路敷设方式

液冷数据中心的管路布置方式，会直接影响架空地板系统的设计。

目前项目中常见的方式包括地板下敷设和顶部走管，不同方案对于地板下空间和施工组织的要求不同。

如果液冷管路布置在地板下，需要在地板系统设计阶段提前规划管路走向，并合理避让支架和横梁位置。

同时还需要考虑管路安装、后期检修以及可能的漏液监测需求。

如果主要采用机柜顶部走管，地板下的管路需求相对减少，架空地板的主要功能则更多集中在设备承重、线缆管理和运维空间等方面。

因此，在确定地板规格之前，最好先明确液冷管路的走向和安装方式，再根据现场条件确定支架布置及地板排版。

6. 漏液检测系统

对于液冷数据中心而言，冷却液泄漏属于需要重点关注的运行风险之一。

因此，地板系统不能只考虑正常运行状态下的承重和使用需求，还应与机房的漏液检测系统进行配合。

如果项目配置了漏液检测装置，应提前确认传感器的布置位置、检测线路走向以及设备安装要求。

在管路较为密集的区域，还可以根据项目需求采用便于观察和维护的地板方案。

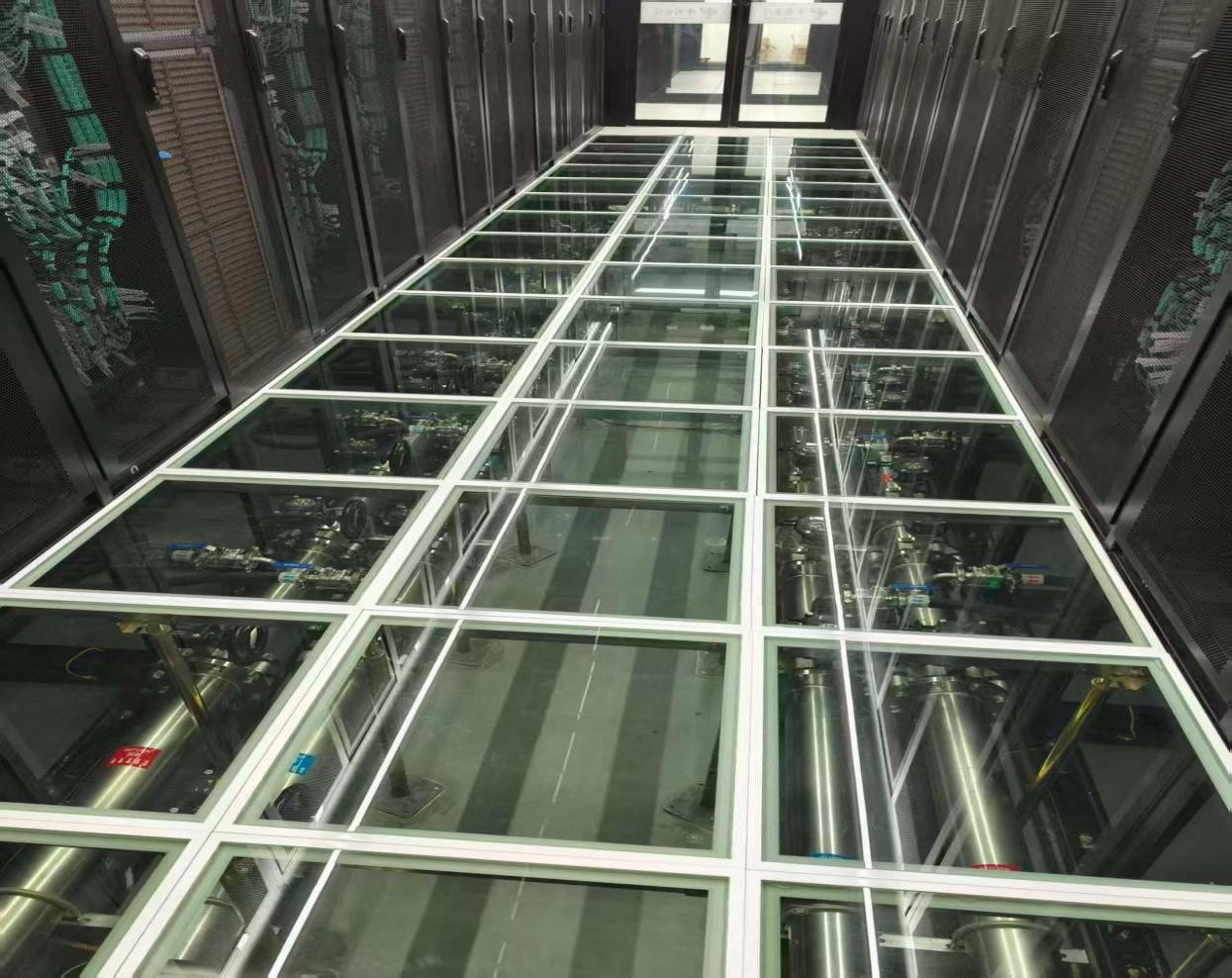

例如，在 CDU 周边、液冷管路集中区域或需要频繁巡检的位置，可以局部配置玻璃架空地板。运维人员无需频繁拆卸面板，即可观察地板下方管路和设备的运行情况，为日常巡检和故障排查提供便利。

需要强调的是，架空地板本身并不能替代独立的漏液检测系统，具体的检测方式仍应按照数据中心整体安全设计进行配置。

7. 散热模式：纯液冷 / 液冷+风冷混合散热

最后需要明确的是机房整体散热模式。

纯液冷机房的架空地板通常不再以送风为主要功能，因此选型重点更多集中在设备承重、管路空间、检修便利性和安全防护等方面。

液冷+风冷混合机房则需要同时考虑液冷设备荷载、管路布置以及空气组织等要求。

也就是说，液冷机房并不存在一套适用于所有项目的“标准地板配置”。地板方案应该随着机房散热方式、设备布局和管路设计进行调整。

液冷机房，为何不能沿用传统风冷地板方案？

传统风冷机房的架空地板，通常围绕设备承重、线缆敷设以及地板下送风等需求进行设计。

而采用液冷技术的高密度算力机房，其基础设施条件更加复杂。

一方面，AI 服务器和液冷设备可能带来更高的集中荷载；另一方面，液冷管路可能进入地板下空间，对架空高度、支架排布和检修空间提出新的要求。

此外，液冷系统还需要考虑漏液检测和日常运维。

如果直接套用普通风冷机房的地板配置，可能在实际施工阶段才发现荷载等级不足、支架与管路冲突或者检修空间不够等问题。

因此，液冷数据中心的架空地板更适合在项目早期与机柜、液冷系统、管路和机电设计进行协同，而不是等到地板施工阶段再单独确定产品。

汇联液冷数据中心架空地板组合方案

针对不同液冷数据中心的设备荷载和使用区域，汇联可以采用不同面板与支撑系统进行组合配置，而不是整间机房使用完全相同的地板。

纯液冷 AI 算力机房

在 AI 服务器和液冷设备集中的重载区域，可根据实际荷载要求配置高强度硫酸钙架空地板，并搭配加强型支架和横梁系统。

硫酸钙地板具有较好的防火性能和尺寸稳定性，可用于对承重和防火要求较高的机房区域。对于机柜集中布置的位置，还可以根据荷载和支腿位置增加相应的支撑补强。

机房走道和部分非设备区域，则可以根据项目预算和使用要求选择其他类型的架空地板，以实现性能与成本之间的平衡。

液冷+风冷混合机房

对于同时采用液冷和风冷的机房，地板系统需要兼顾设备荷载、管路布置以及气流组织。

机柜重载区域可以采用高强度硫酸钙地板，并配置加强型支撑系统；其他区域则根据送风方式、设备布局和荷载要求进行相应调整。

如果采用地板下敷设液冷管路，还需要在施工前协调支架位置与管路走向，避免出现管路与支架冲突。

CDU及管路集中运维区域

CDU 周边以及液冷管路集中区域通常需要更高频率的巡检。

对于这类区域，可以根据实际需求局部采用玻璃架空地板，让运维人员能够直接观察地板下方的管路和设备状态。

这种分区域组合铺装方式，可以避免整间机房采用单一地板方案，在满足不同区域功能需求的同时，也有利于控制整体项目成本。

液冷数据中心地板，真正需要关注的是“系统”

对于液冷数据中心来说，地板并不是单独的一块面板。

最终承载能力和长期稳定性，与面板、支架、横梁、补强结构以及现场安装方式都有关系。

因此，在项目选型过程中，不能只比较某一项地板参数，而应该将机柜重量、集中荷载、架空高度、管路走向和设备布局结合起来进行整体设计。

汇联可根据项目实际工况，提供硫酸钙、全钢、玻璃等不同类型架空地板，并结合支架、横梁及补强结构进行组合设计，为液冷数据中心提供针对不同区域的架空地板解决方案。

总结

随着高密度 AI 算力数据中心不断发展，液冷技术对机房基础设施提出了新的要求。

对于采用架空地板系统的液冷机房，前期选型至少需要确认机柜功率密度、最大满载重量、架空高度、集中荷载、管路敷设方式、漏液检测配置以及整体散热模式这7项关键参数。

其中，设备荷载和集中荷载决定地板及支撑系统的结构要求，架空高度和管路走向决定地板下空间如何利用，而散热模式和漏液检测则会进一步影响具体的功能配置。

因此，一套合适的液冷数据中心架空地板方案，并不是简单选择某一种地板产品，而是根据项目实际工况确定面板、支撑结构和区域配置。

如果您正在规划、新建或改造液冷数据中心，可以提供机柜功率、设备满载重量、架空高度、管路布置方式等基本项目参数，汇联可根据实际工况协助进行架空地板系统选型与方案设计。
