在商业建筑、工业厂房和数据中心等项目中，吊顶不仅关系到空间布局和视觉效果，还需要与电缆桥架、电气管线、消防设施及其他机电系统协调配合。对于设备密集、管线复杂的项目，吊顶的结构形式、支撑方式和后期维护条件，往往比单纯的装饰效果更值得关注。

传统装饰吊顶主要用于形成平整的室内表面，而结构吊顶更加注重模块化结构、构件连接、支撑布置和设施集成能力。合理的系统设计有助于优化空间布局，减少施工冲突，也能为后期维护和局部调整提供便利。

那么，结构吊顶应该如何选型？主龙骨、次龙骨、铝合金连接件和 C 型钢分别发挥什么作用？网格尺寸应该如何确定？本文结合汇联结构吊顶系统，从结构组成、网格设计、支撑方案、管线协调及施工安装等方面进行分析，为建筑设计、施工和项目采购提供参考。

一、什么是结构吊顶系统？

结构吊顶系统是一种通过龙骨、连接件及支撑构件组合形成的模块化结构系统，可根据建筑空间和项目需求进行规划与安装。

与主要关注装饰面层的普通吊顶不同，结构吊顶更加重视整体结构的稳定性、构件之间的连接方式，以及与其他建筑设施的配合。

根据项目设计要求，系统可以采用不同的龙骨规格、网格尺寸和连接形式，为相关设施的布置与安装提供结构条件。

这类系统可用于商业建筑、工业厂房及其他需要协调多种设施的场景。对于数据中心等设备密集型空间，还需要综合考虑设备布局、线缆走向、机电管线、检修空间和后期扩展需求。

需要注意的是，结构吊顶并不代表所有构件都可以直接用于设备承重。具体的支撑用途和适用范围，应根据产品配置、设计要求及实际安装条件确定。

二、结构吊顶与普通装饰吊顶有什么区别？

结构吊顶和普通装饰吊顶的主要区别，在于设计目标、结构形式和设施配合方式。

普通装饰吊顶通常以饰面效果、平整度和基础安装要求为重点；结构吊顶则更加关注模块化网格、节点连接、支撑布置，以及与其他设施的协调。

需要说明的是，两类吊顶的具体性能取决于产品设计和实际配置。普通装饰吊顶也可以根据项目要求进行结构加固，而结构吊顶同样需要结合具体用途配置合适的面层及配套构件。

因此，选型时不宜只凭产品名称判断性能，而应先明确项目的实际使用需求，再选择相应的系统形式。

三、结构吊顶由哪些核心构件组成？

结构吊顶通常由主龙骨、次龙骨、连接件及支撑构件共同组成。不同构件之间相互配合，形成完整的安装结构。

1. 主龙骨与次龙骨：构成模块化网格

主龙骨和次龙骨是吊顶结构的基础构件，共同形成系统网格，为相关构件的安装和设施布置提供位置基础。

合理的龙骨布局有助于统一安装尺寸，协调不同方向的设施，并提高施工定位的便利性。

在设计阶段，应根据空间尺寸、网格规格、安装标高和实际使用要求确定龙骨布置方式。同时，还需要考虑连接节点的位置以及不同构件之间的配合，避免施工过程中频繁调整。

对于管线较多或后期可能增加设施的空间，建议在吊顶方案确定前完成综合协调，减少龙骨与其他机电设施之间的冲突。

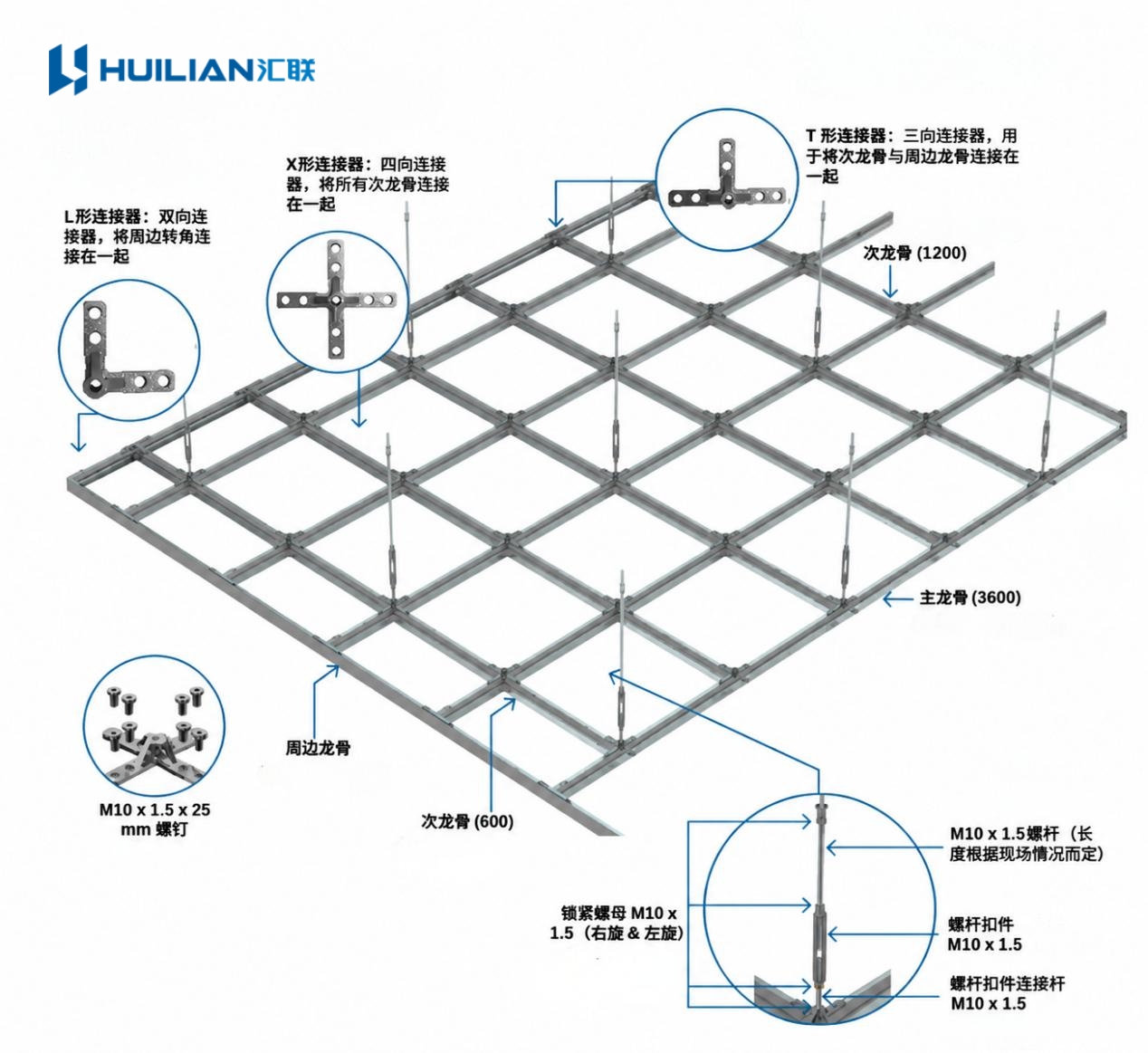

2. 铝合金连接件：实现构件之间的连接

连接件是模块化吊顶系统的重要组成部分，主要用于不同方向龙骨之间的定位与连接。

根据汇联的结构吊顶，系统配有不同形式的铸铝连接构件，包括用于交叉连接的 X 形连接器，以及适用于边界位置、转角和主龙骨端部等部位的连接构件。

不同连接件对应不同的安装节点，选型时需要关注其结构形式、适配型材和具体安装位置。

连接件不能仅作为独立配件进行判断。龙骨与连接件之间是否匹配、节点安装是否正确，以及整个结构的连接方式是否合理，都会影响系统的实际使用表现。

对于结构要求较高的项目，还应结合具体配置核实连接节点的适用范围。

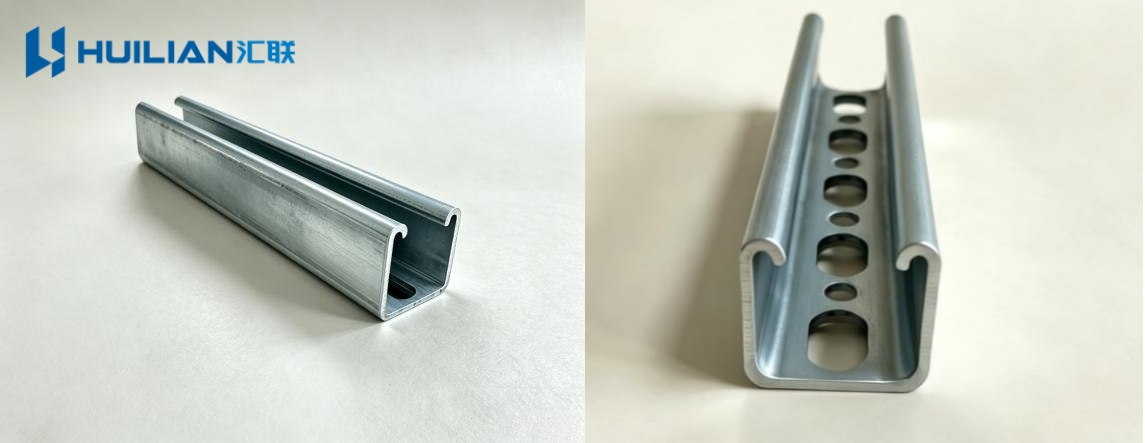

3. C 型钢：提供支撑与安装条件

C 型钢是一种常见的冷弯成型钢制构件，可根据设计用于吊顶支撑、管线支架及其他安装结构。

汇联的C 型钢采用热镀锌表面处理，相关规格为 41.3 mm × 61.9 mm × 2.7 mm，壁厚可选 2.0 mm、2.5 mm 和 3.0 mm，并可根据项目需要选择预留长槽孔或定尺加工。

这些规格可以作为产品选型的参考。具体使用时，仍需结合构件的安装方式、支撑间距、荷载要求和现场环境进行确认，不能仅凭截面尺寸判断实际承载能力。

对于需要与其他支撑构件配合使用的项目，还应提前确认连接位置和安装空间，保证系统构件之间能够合理配合。

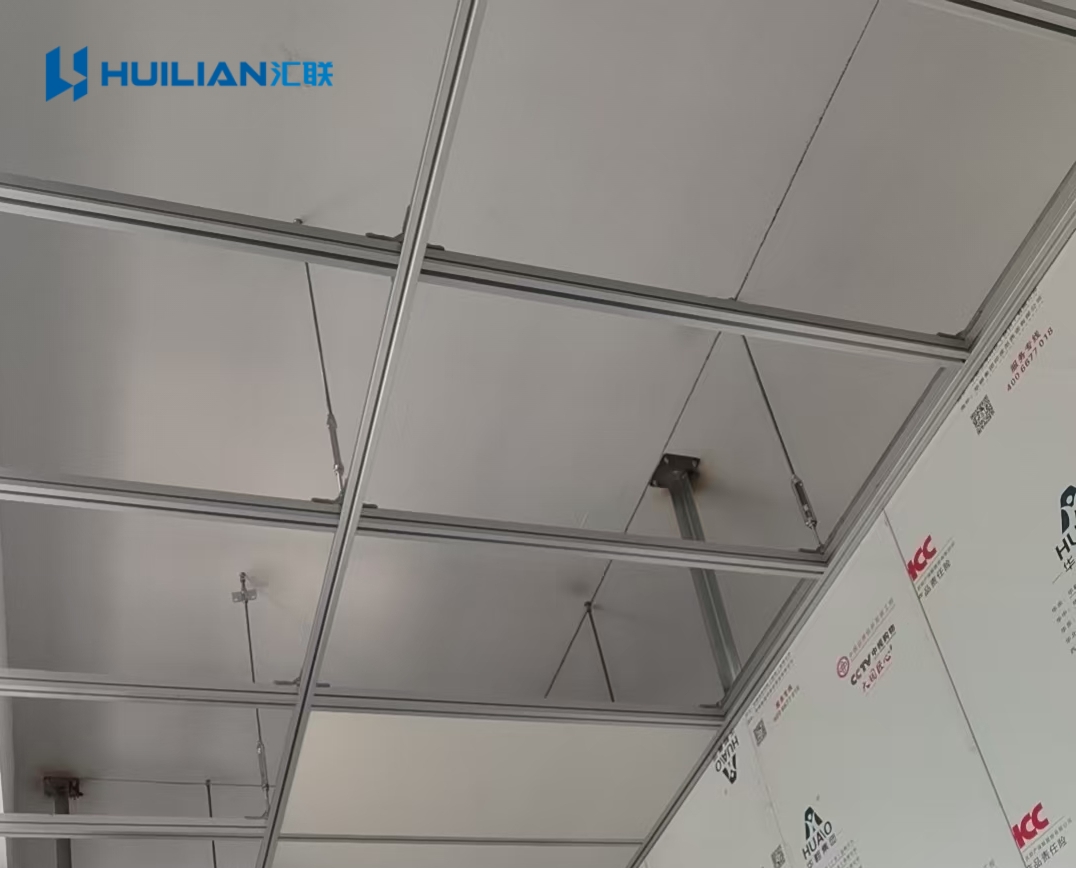

4. 角钢支撑与抗震支撑：根据项目要求进行配置

对于结构稳定性要求较高的工程项目，支撑构件的布置也是吊顶设计中需要考虑的内容。

角钢等支撑构件可根据设计用于加强结构的稳定性。对于有抗震设计要求的项目，还需要结合建筑条件和系统结构，确定相应的抗震支撑形式。

抗震支撑并不是简单增加斜撑即可。支撑位置、连接节点、受力方向以及与建筑主体的连接方式，都需要根据项目要求进行设计和校核。

因此，涉及抗震要求的吊顶系统，应在设计阶段明确相应方案，并按照设计文件进行施工和验收。

四、结构吊顶的网格尺寸应该如何选择？

网格尺寸是结构吊顶设计中的重要因素，会影响龙骨布置、连接节点数量、设施安装位置以及后期调整的便利性。

汇联结构吊顶板有多种网格形式，包括标准截面和轻型截面对应的不同尺寸。

以上为吊顶的网格规格，具体适用范围应结合相应的系统配置和项目设计要求确定。

网格尺寸选择需要考虑哪些因素？

首先，考虑建筑空间尺寸。 吊顶网格应与房间尺寸、安装标高和空间布局协调，避免因尺寸不匹配而增加现场切割和调整工作。

其次，考虑设施布置。 电缆桥架、管线和其他设施的走向，应尽量与吊顶网格及支撑位置协调，减少不同系统之间的安装冲突。

再次，考虑后期维护。 对于需要定期检修或未来可能增加设施的区域，应提前规划维护通道和必要的操作空间。

最后，考虑整体结构要求。 网格尺寸不能单独决定系统性能，还需要结合龙骨规格、连接方式、支撑间距和实际使用条件综合确定。

对于结构复杂的工程项目，建议在施工前完成吊顶网格与机电管线的综合协调，再确定最终安装方案。

五、结构吊顶的承重与支撑方案应该如何考虑？

结构吊顶的结构性能，与龙骨规格、连接节点、支撑布置及建筑主体的连接条件密切相关。

在选型过程中，不宜仅根据单个构件的尺寸或材料名称判断系统的承载能力。对于需要支撑相关设施的项目，应结合实际用途和安装条件进行综合评估。

1. 关注整体结构，而不是单个构件

主龙骨、次龙骨、连接件和支撑构件共同构成吊顶系统。即使单个构件符合要求，如果节点连接不合理、支撑布置不适当，或者建筑主体的连接条件不满足设计要求，也可能影响整体结构的稳定性。

因此，选型时应重点关注：

• 龙骨、连接件及支撑构件是否相互匹配。

• 网格布置和支撑位置是否符合项目设计要求。

• 相关设施的重量和安装位置是否已经明确。

• 构件与建筑主体之间是否具备合理的连接条件。

• 是否需要针对特殊荷载或使用工况进行结构校核。

这些因素应结合具体项目进行判断，不宜通过某一项孤立参数代替整体评估。

2. 根据设施用途确定支撑方式

不同项目对吊顶系统的使用要求存在差异。有些项目主要需要规划设施的安装位置，有些则需要针对特定构件设置专门支撑。

因此，在方案设计阶段，应明确哪些设施可以按照系统设计安装，哪些设施需要独立支撑，以及相关荷载应通过什么路径传递至建筑主体。

对于数据中心、工业厂房及其他设备密集型场所，建议提前整理设施清单，并与建筑、结构及机电设计人员协调确认。

3. 支撑间距和连接方式需要结合现场条件

相同的型材或连接件，在不同的安装方式、支撑间距和连接条件下，实际使用表现可能不同。

支撑间距应根据系统配置和设计要求确定，不能仅凭其他项目的安装经验直接套用。施工过程中如果需要调整网格、支撑位置或连接方式，也应先确认调整方案是否满足原有设计要求。

对于有明确承载要求的工程，应以适用的产品技术资料、项目设计文件及相关检测依据为准。

通过在前期明确使用需求和支撑方案，可以减少施工过程中的临时调整，也有助于提高工程实施的可控性。

六、结构吊顶如何实现管线集成？

在现代建筑中，吊顶区域往往需要协调电缆桥架、电气导管、消防管线、母线及其他机电设施。

如果缺乏前期规划，施工过程中容易出现管线交叉、安装空间不足、支撑位置冲突和后期检修不便等问题。

结构吊顶的模块化设计，可以为相关设施的布置提供更加清晰的结构基础。

系统可结合相应配件，为电缆桥架、线缆、电气导管、消防管线、标识牌及其他设施的安装提供条件。

管线集成设计需要注意什么？

首先，应在施工前明确主要管线的走向、安装高度及检修要求，尽量减少不同专业之间的空间冲突。

其次，应合理安排设施与龙骨、连接件及支撑构件之间的位置关系。涉及额外荷载时，应确认相应构件是否适用，不能默认所有设施都可以直接固定在吊顶网格上。

再次，对于需要定期检查或更换的设备和管线，应预留必要的维护空间，避免后期检修时需要大范围拆改。

此外，消防、电气等设施还应遵循相应的专业设计和施工要求，不能仅依据吊顶系统的安装便利性确定其最终布置。

通过提前完成管线综合协调，可以减少施工冲突，改善空间利用，并为后续维护提供便利。

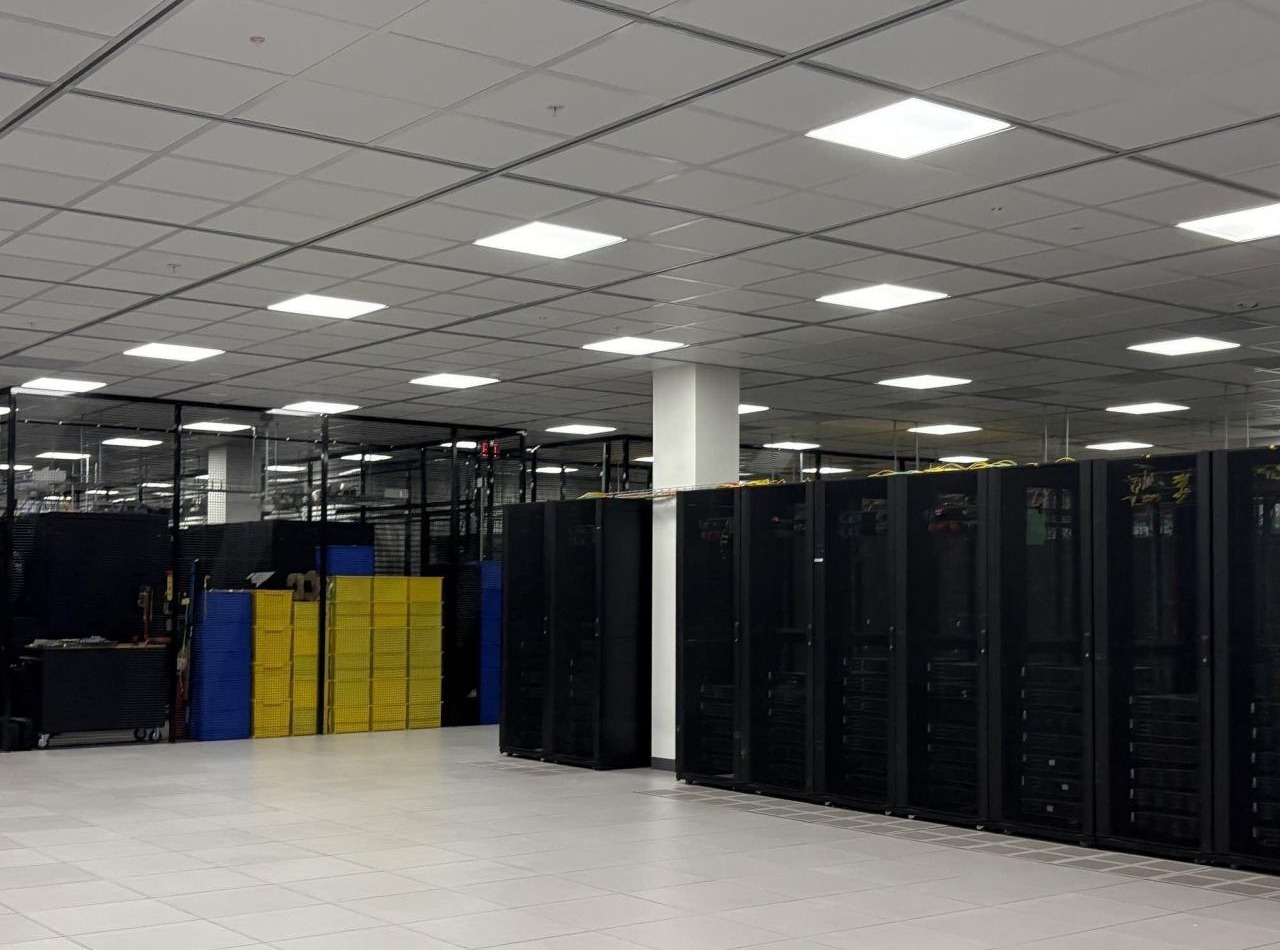

七、数据中心为什么需要关注结构吊顶？

数据中心具有设备密集、机电系统复杂、持续运维要求较高等特点。随着基础设施不断完善，机房内不同系统之间的空间协调也变得更加重要。

对于数据中心项目，结构吊顶的设计可以重点关注以下几个方面。

1. 设施布局与空间利用

合理规划吊顶网格和支撑位置，有助于协调电缆桥架、管线及其他配套设施的安装空间，降低不同系统之间发生冲突的可能性。

2. 结构稳定与支撑条件

对于需要固定或支撑的设施，应根据其重量、安装位置和使用条件确定适当的构件及连接方式。涉及特殊荷载要求时，应进行相应的设计核查。

3. 后期扩容与维护

模块化结构可以为设施调整提供一定便利，但实际能否拆装、移动或扩展，取决于具体连接方式和现场条件。设计阶段应提前考虑未来可能发生的调整需求。

4. 与机电系统的协调

数据中心的运行环境涉及供电、制冷、气流组织和设备维护等多个方面。吊顶系统应与相关建筑及机电方案协调，不能仅凭吊顶结构本身判断整体运行效率或节能效果。

因此，在数据中心项目中，结构吊顶应作为整体基础设施规划的一部分进行考虑，而不是孤立地作为装饰产品选择。

八、结构吊顶施工安装需要注意哪些问题？

合理的产品选型还需要配合规范的施工管理。安装前做好准备、施工中控制节点、完工后进行检查，有助于减少后期调整。

1. 提前核对建筑条件

施工前应确认建筑空间尺寸、安装标高、主体连接条件及现场障碍物，检查吊顶支撑位置是否与其他机电设施发生冲突。

对于既有建筑改造项目，还应核实原有结构的实际情况，避免未经确认就将新增荷载施加到既有构件上。

2. 按照设计方案安装龙骨和连接件

主龙骨、次龙骨和连接件应根据设计要求进行定位和安装，确保网格尺寸、节点位置及构件方向符合方案要求。

如现场需要调整支撑间距、连接方式或构件规格，应先确认调整方案是否满足设计要求，不宜直接凭施工经验变更。

3. 检查支撑构件与建筑主体的连接

吊顶系统的整体稳定性不仅取决于内部构件，也与其和建筑主体之间的连接有关。

施工时应按照设计要求检查连接位置、紧固情况及构件安装质量。对于有抗震设计要求的项目，还应核实相应支撑构件和连接节点是否按照设计文件实施。

4. 提前协调各专业管线

消防、电气、暖通及其他机电设施应尽量在施工前完成综合协调，明确主要管线的走向、安装高度和维护空间。

如果等到吊顶安装完成后才处理管线冲突，可能增加拆改工作量，并影响项目进度。

5. 做好施工检查与资料留存

项目施工及验收过程中，应按照合同、设计文件和适用标准检查构件规格、节点安装、支撑布置及相关技术资料。

对于有明确承载或抗震要求的项目，应依据对应的设计文件、产品技术资料和相关检测依据进行核查，而不是仅凭外观判断系统是否满足要求。

九、结构吊顶供应商应该怎么选？

选择结构吊顶供应商时，除了比较产品价格，还应关注系统配置、产品技术文件和项目配合能力。

1. 确认系统构件是否齐全

应了解供应商能否提供相互匹配的龙骨、连接件、支撑型材及相关配套附件，避免因构件不匹配而影响安装。

2. 核对产品规格和适用范围

不同项目对网格、型材和连接节点的要求不同。采购前应确认具体产品规格、安装方式及适用条件，并结合项目实际需求确定配置。

对于有明确承载要求的工程，应进一步核实对应产品和安装方案的技术依据。

3. 了解定制与配套能力

对于空间尺寸特殊或管线布局复杂的项目，应关注供应商能否根据设计要求提供相应的型材规格、长度、开槽方式和连接构件配置。

4. 关注技术支持与项目交付

工程项目通常涉及设计、采购、施工和验收等多个环节。供应商能否及时提供产品技术文件、配合技术沟通并按计划交付，也会影响项目实施效率。

因此，选择供应商时，建议将产品适配性、技术资料完整性和项目配合能力纳入综合评估，而不是只比较单平方米价格。

十、汇联结构吊顶系统

汇联结构吊顶系统采用模块化网格设计，配有不同形式的连接构件、支撑型材及相关配套部件，可根据项目需求进行相应配置。

根据产品资料，系统提供多种网格尺寸，并展示了不同类型的铸铝连接件和 C 型钢支撑构件。其中，相关 C 型钢采用热镀锌表面处理，可根据产品规格及项目要求选择相应的型材配置。

对于商业建筑、工业厂房、数据中心及其他设施布置较为复杂的工程项目，建议在方案阶段结合建筑空间、设施布局、支撑要求和后期维护需求，确定具体的系统配置。

项目沟通时，可提前准备平面图、吊顶标高、设施清单、预期荷载及相关设计要求，以便进一步确认网格规格、连接形式和支撑方案。

汇联结构吊顶系统的具体适用范围，应以实际产品配置和项目设计要求为准。

结语

结构吊顶的选型，不应只关注龙骨尺寸或表面效果，还需要综合考虑结构组成、连接节点、支撑方式、管线集成和后期维护等因素。

对于数据中心、工业厂房和其他设施密集型空间，合理的网格设计与安装方案有助于协调不同系统之间的空间关系，减少施工冲突，提高项目实施效率。

在实际工程中，应先明确吊顶的使用需求、设施布置和安装条件，再结合产品技术资料确定合适的系统配置。对于有明确承载或抗震要求的项目，还应按照相应的设计要求进行核查。

做好前期规划和系统选型，才能让结构吊顶板更好地满足项目的实际使用需求。
